ATM柜員機機內部結構圖和原理

          ATM分為硬件和軟件兩部分，通常人們看到的只是操作臺。內部結構式：上下兩層的布置里，上層有一臺普通的電腦主機、屏幕對外的顯示器、讀卡器，打印機、打印卷紙等。下層是幾個金屬小箱子（鈔箱和廢鈔箱），此外，就是一些金屬杠桿等機械設備。

ATM自動柜員機具有讀卡器和鍵盤兩個輸入裝置，以及揚聲器、顯示屏、憑條打印機和出 鈔口四個輸出裝置的數據終端。輸入裝置可以讓用戶對ATM機發送命令。通過讀卡器，ATM機獲取銀行卡背面磁條中的信息，通過RS232、 RS485USB協議與外界通信的接口傳送給主處理機。

主處理機根據此信息將交易路由到用戶的銀行。用戶再通過鍵盤輸入告訴銀行需要 進行何種交易以及交易金額，在此過程中，銀行需要用戶輸入個人密碼（PIN）以進行身份驗證。

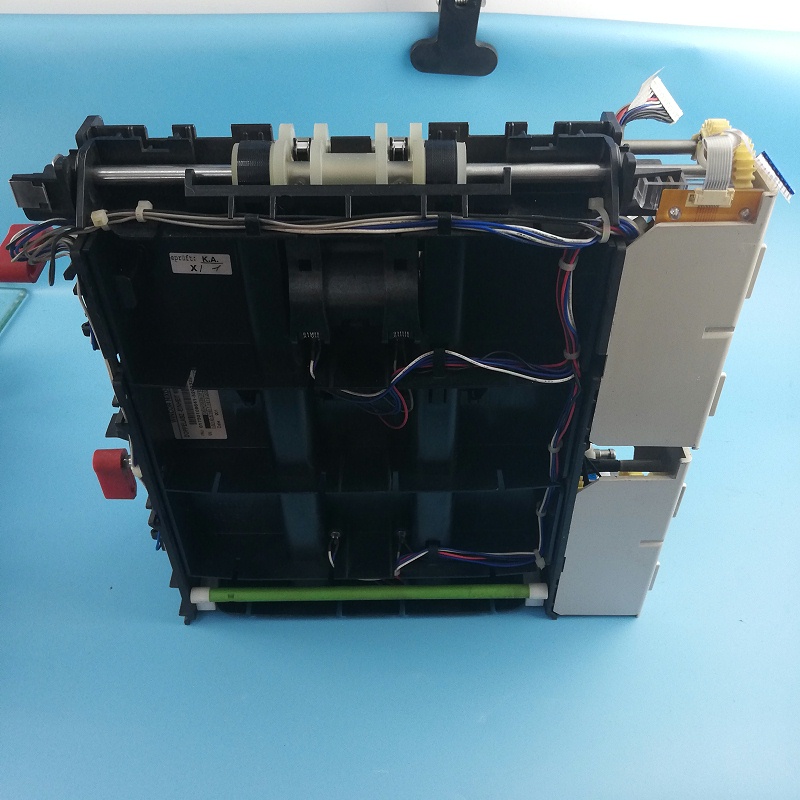

ATM機的核心是鈔箱和出鈔模塊。大多數小型自動柜員機的整個底部為容納現金的鈔箱。自動柜員機有一個電子眼，在機器吐出鈔票時點數每張鈔票。關于每一特定交易的帳單金額和所有信息記錄在日記帳中。

機器所有者定期打印日記帳信息，并在該交易發生的兩年內維護交易信息的一份硬拷貝。無論何時如果持卡人對某一交易產生疑問，可以要求打印交易的日記帳，然后聯系主處理機。

如果找不到可以提供日記帳打印記錄的所有者，持卡人需要通知銀行或發卡機構，并填寫相關表格傳真給主處理機，由主處理機負責解決交易糾紛。

除了電子眼點數每張鈔票外，自動柜員機還有一個估計鈔票厚度的傳感器。如果兩張鈔票粘在一起，則被投入廢鈔箱，而不提供給取款人，對于非常破舊和折疊的鈔票也是如此處理。

同時，廢鈔箱中的錢數也要記錄，這樣機器所有者就能知道裝入機器中的鈔票的質量。較高的廢鈔率表明鈔票或自動柜員機出了問題。

持卡人取款時，ATM機將輸入裝置的信息發送到主處理機，主處理機將交易請 求發送到用戶的銀行或發卡機構。

如果用戶要提取現金，主處理機在客戶銀行賬戶和主處理機賬戶之間執行一個電子資金轉賬。資金轉賬到主處理機賬戶后，處理機 向ATM機發送一個批準代碼，授權ATM機來支付現金，這時候，ATM機的輸出裝置就協助用戶完成取款任務。

Windows CE是許多ATM機的操作系統。Windows最大的好處是操作界面便利，而且用戶可以享受更多的服務。但也更容易遭到侵襲，黑客在侵入系統后，可以給它安裝一個惡意程序欺騙ATM機。

就是在銀行主處理機發送支付口令給ATM機的過程中，如果在數據包還未到達ATM機之前，惡意程序以更快的速度攔截口令并修改程序，就可以將修改后的支付口令發送給ATM機，吐出更多的鈔票。
